Polarizing Beam Splitter Cubes (Kubus PBS)

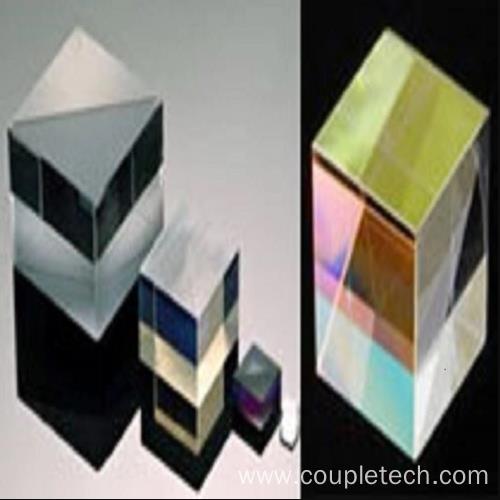

Polarizing Beam Splitter Persagi (PBS Cube) sing dibangun dening cemented loro tliti dhuwur toleransi amba tengen prisma Optical; hypotenuse saka siji prisma dilapisi karo lapisan dielektrik polarisasi. Balok polarisasi kanthi acak dadi rong komponen orthogonal, linear, polarisasi. Cahya S-polarisasi dibayangke ing sudut 90 derajat nalika cahya P-polarisasi ditularake. Kubus PBS bisa digunakake minangka polarizer, beam splitter utawa beam combiners ing lapangan Polarisasi Optik. Balok output sing sejajar karo balok input diarani balok p-polarisasi nalika balok output ortogonal ditetepake minangka balok s-polarisasi.

PBS Cube Polarizer kanthi rasio kepunahan saka 300: 1 nganti 1000: 1 kasedhiya, Polarization Beamsplitters utawa Beam Combiners saka Coupletech duwe macem-macem lapisan: yaiku Narrow Band: 488nm, 532nm, 632.8nm, 6808nm, 850nm, 9800nm , 1064nm, 1310nm, 1550nm lan Broadband: 450-650nm, 650-850nm, 900-1200nm, 1200-1550nm, 1500-1610nm. Ukuran Beamsplitter saka Coupletech yaiku 5 x 5 x 5mm3, 9 x 9 x 9mm3, 10 x 10 x 10mm3, 12.7 x 12.7 x 12.7mm3, 15 x 15 x 15mm3, 20 x 20 x 25.4mm3 lan 20 x 20 x 25.4mm3 , Ukuran liyane bisa disesuaikan. Polarisasi Beam Splitter asring digunakake minangka bahan Optik Polarisasi lan Unsur Optik.
