PCD02 POCKELS SEL DRIVER
Produk PCD02 POCKELS CELLS DRIVER kita populer ing pasar. Generasi pulsa voltase dhuwur kanggo kontrol saklar Q elektro-optik (sel Pockels) ing laser solid-state. Pinggiran HV cepet (kurang saka 10 ns) njamin kontras pra-lan pasca-pulsa sing apik banget.
Kirim Pitakonan
Deskripsi Produk
PCD02 POCKELS SEL DRIVER
Atribut Produk
Nomer Model: PCD02
Merk: Coupletech
Kemampuan Penyetor & Informasi Tambahan
|
Packaging: |
Packing Karton |
Produktivitas: |
Cina |
|
Transportasi: |
Samudra, Darat, Udara |
Panggonan Asal: |
Jinan |
|
Kapabilitas sumber: |
1000 pcs |
Kode HS: |
9013901000 |
Packaging & Pangiriman
Sade Unit: Tas/Tas
Jenis Paket: Kemasan Karton
Aplikasi:
fitur:
â— Wektu munggah/mudhun HV cepet: <10 ns
â— Amplitudo pulsa HV: nganti 4,0 kV
â— Tingkat pengulangan pulsa: nganti 1000Hz
â— Jitter, Input Sistem kanggo Output: <1.8ns
â— Sinyal input TTL (CMOS) dibutuhake (3.3/5V, opto-isolasi)
â- Dibangun ing sumber High-Voltage
â— Kontrol Tegangan HV: Potensiometer "HV PROGRAM" utawa input analog.
Spesifikasi:
|
Amplitudo pulsa HV |
1.0~4.0 |
kV |
|
|
Wektu munggah / Mudhun |
≤10 |
ns |
Kapasitas beban: 10PF |
|
Jitter pulsa HV |
≤1.8 |
ns |
|
|
wektu Recovery |
≤50 |
µs |
|
|
Pasokan voltase |
12 |
VDC |
12±0,5 V, <150 mA |
|
Tingkat pengulangan pulsa HV |
0~2000 |
Hz |
|
|
Persyaratan amplitudo pulsa pemicu eksternal |
3.3 –5 V |
V |
opto-isolasi |
|
HV pulsa tundha |
70~90 |
ns |
|
|
ukuran |
60*35*20 |
mm |
|
|
Suhu operasi |
-30~60 |
℃ |
|

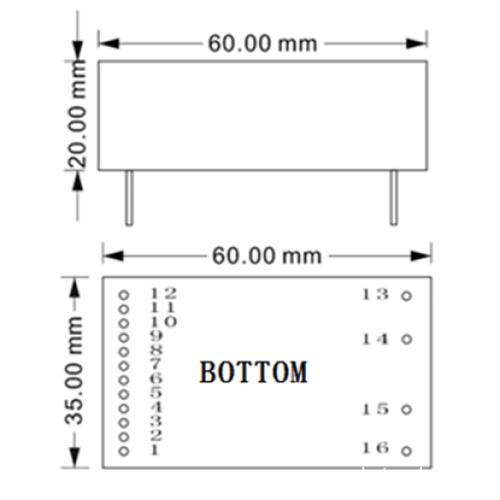

Gambar garis besar PCD02:
|

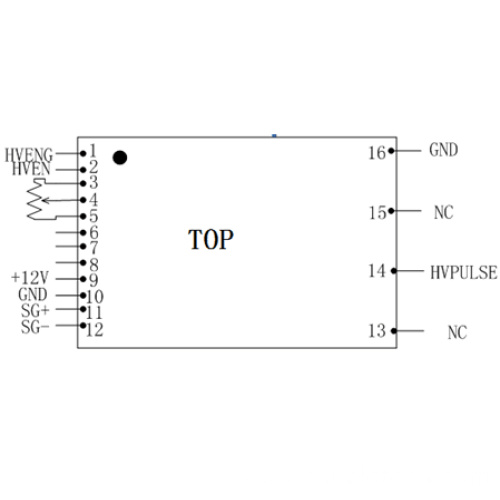

PIN |
DESIGNATION |
DESKRIPSI |
|
1 |
EN+ |
Output voltase dhuwur diaktifake dening PIN1PIN2 ([1" – mateni, [0" – ngaktifake) |
|
2 |
EN- |
|
|
9 |
+12V |
Sumber Daya Input |
|
10 |
GND |
Bali saka sumber daya |
|
11 |
SG+ |
Langkah saka [0" utawa "1" ing PIN11 PIN12 mbentuk pulsa QSwitched ing Pockels Cell |
|
12 |
SG- |
|
|
13 |
NC |
|
|
14 |
+HVPULSE |
Q-switch elektroda: HV PULSE OUTPUT |
|
15 |
NC |
|
|
16 |
GND |
Q-switch elektroda: GND |
|
3 |
PROGRAM HV 1 |
Kontrol Tegangan HV: [HV PROGRAM" potensiometer |
|
4 |
PROGRAM HV 2 |
|
|
5 |
PROGRAM HV 3 |
|
|
6 |
NC |
|
|
7 |
NC |
|
|
8 |
NC |
|
l [0" tegese logis 0 tingkat rendah (0V), [1" tegese logis 1 tingkat dhuwur (3.3/5V)
l [NC" tegese Ora Ana Sambungan
DIAGRAM BLOK ELEKTRIK:

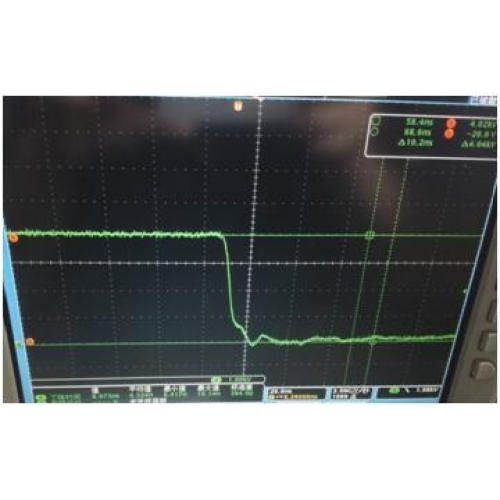

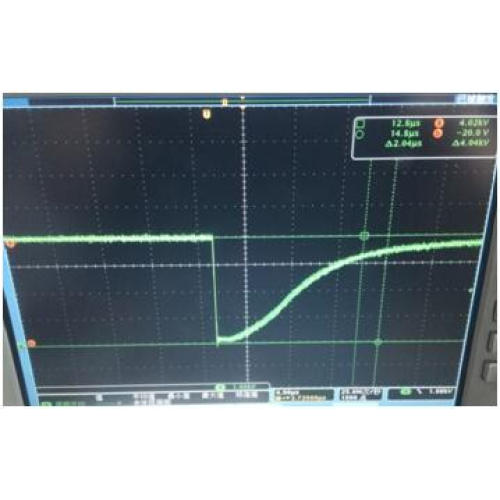

Output khas:
Papan Demo PCD02:
