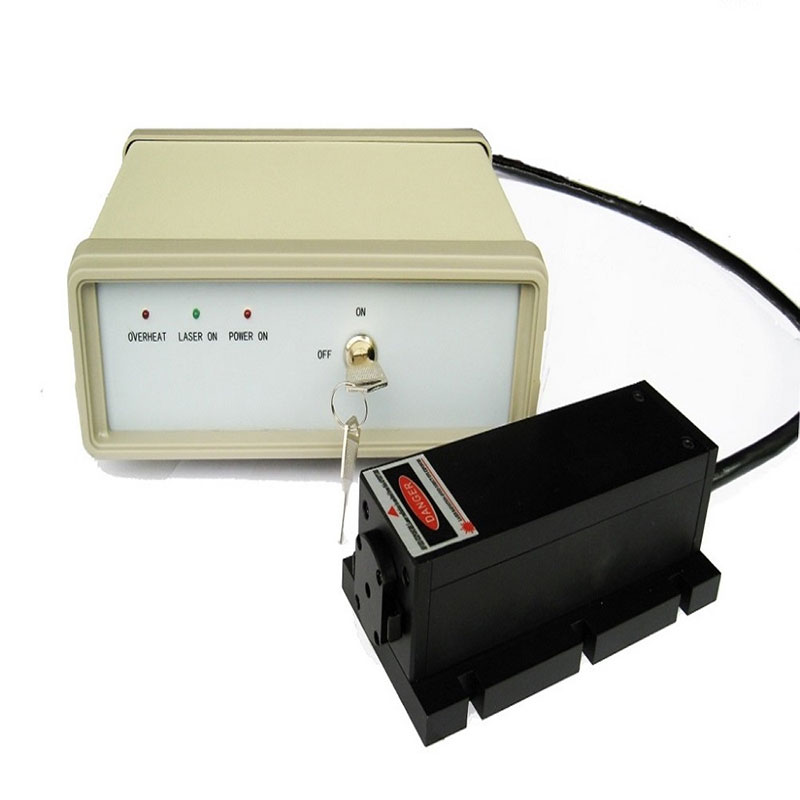

Diode pumped CW: Pilihan sumber sing fleksibel lan efisien!

Kristal lan kaca tingal kayata ndorong: yag (neodymium: garnet aluminium yttrium) wis suwe digunakake minangka bahan bathi laser. Dipompa kanthi optik, dheweke bisa ngasilake gelombang output sing cedhak karo 1μm, dene umur Neodymium sing bungah ndhukung gelombang terus-terusan lan operasi.

Ing laser tradisional, output lampu kilat sing kuat lan lampu ARC fokus menyang rod Kristal silinder laser kanggo mbentuk modul gain. Modul iki banjur dilebokake ing njero rongga laser, biasane pirang-pirang inci dawa lan diwatesi kanthi reflektor dhuwur lan reflektor sebagean utawa suntikan output.

Nanging, pendekatan iki ngadhepi sawetara tantangan. Kaping pisanan, cahya pompa ora efisien, utamane amarga ora duwe efisiensi lampu kanggo ngowahi energi listrik dadi cahya panas, nalika ngasilake panas sing ora ana gunane. Luwih kritis, lampu-lampu iki ngetokake radiasi broadband ing kisaran sing katon lan inframer, sing akeh cahya sing ora diserep kanthi lengkap karo crystalsain laser. Panas iki kudu dibubarake dening sistem pendinginan banyu kanggo sirah laser, lan sumber daya macem-macem kabil-kilowatt dibutuhake.

Kanggo pirang-pirang aplikasi industri, lampu busur terus duwe umur winates lan kudu diganti saben 200 nganti 600 jam. Sajrone panggantos, optik rongga asring kudu disedhiyakake supaya bisa njaga pola output laser sing apik. Pangopènan rutin sing asring ora mung nambah biaya, nanging uga bisa mengaruhi stabilitas sistem laser. Kajaba iku, alignment optik bisa nyingkirake wektu, mbutuhake recalibration rutin, sanajan tanpa mikir pengganti lampu kasebut dhewe.

Beda,Dioda pumped cwNgilangi watesan lan kerugian kasebut. Kristal laser laser neodymium duwe panyerapan sing dhuwur ing gelombang ing 808 lan 880 nm, sing cocog karo gelombang gelombang emisi diaas Semikonduktor Laser Dioda. Diodis laser bisa ngilangi energi listrik kanthi cahya laser, sing bisa diserep kanthi efektif dening kristal neodymium, entuk efisiensi tembok sing luwih dhuwur tinimbang laser sing dipompa tradisional.

Saliyane efisiensi listrik sing dhuwur,Dioda pumped cwUga nggawa kaluwihan liyane sing signifikan. Amarga kekuwatan output sing asor, laser iki ngasilake panas sing sithik, nyuda syarat penyejakan. Kajaba iku, dipersembahake dening pasokan tenaga voltase sing sithik, kompatibel karo baris-fase (110 / 220V) utawa keperluan voltase sing kurang ing sawetara alat mesin laser.

Kajaba iku, amarga ukuran kompak dioda semikonduktor, ukuran sakabehe sirah laser bisa dikurangi kanthi signifikan. Kanggo OEM lan pangguna industri, umur dawa dioda bakal nyuda perawatan pangopènan. Nyatane, kanthi peningkatan layang diod ing laser sing padhet diod-pomed, laser iki wis entuk pirang-pirang taun operasi tanpa masalah.

Ing babagan introduksi kristal laser, ana sawetara pendekatan dhasar kanggo diode pompa cw, kalebu pumping mburi lan pompa sisih. Pungkasane laser menehi kinerja lan stabilitas sing dhuwur saka balok output kualitas ing kekuwatan kasebut menyang puluhan watt, nalika laser pumped Fokus kanggo nyedhiyakake sawetara Kilowat sing dikompromi.

Wiwit introduksi sakaDioda pumped cw, macem-macem geometri kristal laser wis ditliti kanthi sukses macem-macem sukses komersial. Antarane, rod bentuke cylindrical, piring lan kristal disk tipis paling penting. Gumantung saka kabutuhan kekuwatan lan mode, piring lan rod kristal laser bisa dirancang minangka mburi-pompa utawa pompa-pompa, nalika kristal disk mung bisa dibungkus. Umumé, kristal rod dominasi daya listrik / medium lan aplikasi kualitas tinggi, nalika piring lan kristal disk asring digunakake ing laser dhuwur.
